    你的位置:首頁 > 產品展示 > 光機械 > 旋轉臺 >UTR 精密鋼旋轉臺

    產品詳細頁

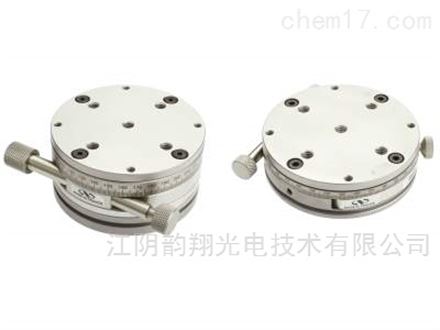

    UTR 精密鋼旋轉臺

    UTR 精密鋼旋轉臺

    • 產品型號:
    • 更新時間:2020-12-18
    • 產品介紹:UTR 精密鋼旋轉臺
      UTR 系列旋轉臺是精密運動和穩健設計的較佳結合,其標準版本和低配版本都能提供 4 種規格的 360&#176;/4&#176; 粗調/細調行程。這些平臺具有高達 180 磅的載重能力,是要求各個組件以高精度移動的系統的理想選擇。
    • 廠商性質:代理商
    • 在線留言

    產品介紹

    品牌自營品牌應用領域醫療衛生,環保,化工,電子

    UTR 精密鋼旋轉臺

    UTR 系列旋轉臺是精密運動和穩健設計的較佳結合,其標準版本和低配版本都能提供 4 種規格的 360°/4° 粗調/細調行程。這些平臺具有高達 180 磅的載重能力,是要求各個組件以高精度移動的系統的理想選擇。

    Ø鋼結構,具有較高載重能力

    Ø可鎖定的 360°粗略運動/4°精細運動

    Ø靈敏度高于 6 弧秒

    Ø有四種不同的尺寸

    Ø薄型版本

    UTR 精密鋼旋轉臺

    產品型號

    對比

    型號

    直徑

    高度

    負載

    螺紋類型

    M-UTR46

    46 mm

    33 mm

    30 N

    M4 and M6

    M-UTR46S

    46 mm

    23 mm

    30 N

    M4 and M6

    M-UTR80

    79 mm

    40 mm

    200 N

    M4 and M6

    M-UTR80S

    79 mm

    23 mm

    200 N

    M4 and M6

    M-UTR120

    119.5 mm

    50 mm

    500 N

    M6

    M-UTR160

    159 mm

    68 mm

    800 N

    M6

    注釋:

    這些旋轉臺包括一個調節螺釘。

    我們還提供這些階段的Aperture版本。

    產品規格

    型號


    UTR46


    UTR46S


    UTR80
    1


    UTR120


    UTR160

    隨附的促動器

    Adjustment Screw

    Adjustment Screw

    Adjustment Screw

    Adjustment Screw

    Adjustment Screw

    粗調行程

    360°

    360°

    360°

    360°

    360°

    細調行程

    刻度

    游標

    30 arc min

    30 arc min

    1 arc min

    1 arc min

    1 arc min

    負載

    30 N

    30 N

    200 N

    500 N

    800 N

    螺紋類型2

    8-32 and 1/4-20

    8-32 and 1/4-20

    8-32 and 1/4-20

    1/4-20

    1/4-20

    直徑

    46 mm

    46 mm

    79 mm

    119.5 mm

    159 mm

    高度

    33 mm

    23 mm

    40 mm

    50 mm

    68 mm

    靈敏度

    6 arc sec

    6 arc sec

    4 arc sec

    2.5 arc sec

    2 arc sec

    分辨率

    0.5°

    0.5°

    0.017°

    0.017°

    0.017°

    較大驅動扭矩

    0.65 Nm

    0.65 Nm

    3.6 Nm

    10 Nm

    30 Nm

    較大反向驅動扭矩

    0.2 Nm

    0.2 Nm

    0.5 Nm

    1.5 Nm

    3.5 Nm

    橫向剛度

    130 µrad/Nm

    130 µrad/Nm

    30 µrad/Nm

    20 µrad/Nm

    5 µrad/Nm

    擺動

    ±100 µrad

    ±100 µrad

    ±60 µrad

    ±50 µrad

    ±40 µrad

    材料

    Steel

    Steel

    Steel

    Steel

    Steel

    重量

    0.3 kg

    0.3 kg

    0.8 kg

    2.1 kg

    5 kg

    注釋:

    M-公制版本和S-低調版本與所示的英制版本具有相同的規格。

    1.此平臺的“ S”低調版本為23毫米高度。

    2. M-UTR46和M-UTR80級具有M4和M6線程。 M-UTR120和M-UTR160級具有M6線程。

    特征

    360°粗略旋轉 - 4°精細旋轉

    利用側面安裝的離合器旋鈕,可實現在整個 360°(以 1°增量標記)范圍內連續自由旋轉,

    位移臺主體上具有額外的游標刻度。靈敏度范圍為 2 至 6 弧秒,具體取決于型號。

    桌子安裝

    垂直方向立柱安裝

    UTR系列位移臺可以使用可選的PBN系列基板在桌面安裝。

    平臺通過隨附的BR系列安裝線束通過底座附近的舞臺卡圈進行安裝。

    照片中顯示的是安裝在M-PBN8底板上的UTR80S。

    桌面安裝的替代解決方案是在無法使用基板時使用BR-U安裝線束。

    盡管較通常水平安裝它們,但(M-)UTR80S薄型旋轉位移臺

    可以使用位于位移臺側面的M4螺紋孔以垂直方向進行后期安裝。

    照片中顯示的是安裝在1英寸光學基座上的UTR80S。

    低調版本

    中心光圈版本

    UTR46S和UTR80S提供了UTR精密鋼制旋轉臺的薄型版本,

    每個公制版本也提供M-UTR46S和M-UTR80S。

    這些低調的工作臺節省了實驗室空間,并使光學器件和激光器更靠近工作臺。

    我們還提供帶有中心孔的UTR-A系列手動旋轉平臺,

    可通過旋轉軸進行光學訪問或安裝光學組件,

    以輕松集成至激光成像或顯微鏡等系統。

    與線性平移臺集成

    與傾斜平臺集成

    UTR旋轉位移臺與高負載,雙列球軸承UMR線性位移臺兼容,

    可構建如圖所示的X,Y,θz位移臺的配置可能性。

    這里顯示的是安裝在兩個UMR8.25頂部的UTR80。

    UTR舞臺,以允許安裝到各種不同的舞臺。

    此處顯示的是UTR80S,它安裝在兩個TGN80傾斜平臺上,

    可以完成俯仰,偏航和側傾調整。

    輕松組合,實現多軸運動

    UTR鋼制旋轉平臺與尺寸匹配的UMR鋼制線性平臺,

    TGN系列傾斜平臺和MVN精密垂直平臺兼容

    (例如,帶UMR8.25和TGN80的UTR80或帶TGN120和MVN120的UTR120)。

    它們可以組合以提供多軸運動,并且可以輕松地適應特定系統的需求。

    圖中顯示了使用兩個UMR8.25,兩個TGN80,

    一個UTR80S和一個MVN80的六軸手動定位系統。

    (提示:首先從Y平臺的背面組裝Y&Z平臺,然后從X的背面將X平臺連接到YZ。

    在兩個步驟中,都需要將UMR平臺的托架平移到行程范圍的每一端以顯示 檢修孔,

    請參閱UMR工作臺XY裝配視頻。)

    全不銹鋼結構

    鋼結構提供高負載能力和平穩的旋轉


    UTR工作臺由不銹鋼制成,以提供堅固的機架,中心負載能力高達800N。

    軸承已預加載到精密磨削的工具鋼座圈中,以較小的偏心率實現平滑,準確的軌跡。
